TPU平面包絡環面蝸輪蝸桿減速機
一、概述
TP系列平面包絡環面蝸桿減速器（JB/T9051-199-）為平面一次包絡蝸桿傳動，傳動TPU、TPS、TPA三種形式，適合于冶金、礦山、起重、運輸、建筑、石油、化工、航天、航海設備或精密傳動的減速傳動。
工作條件：蝸桿轉速不超過1500r/min；工作環境溫度為+40-40。C，當工作環境溫度0。C以下時，啟動前潤滑油必須加熱到0。C以上，或采用低凝固點的潤滑油；當環境溫度超過40。C時，需采取強迫冷卻措施。
二、型號
該減速器系列有四種型式：TPG、TPU、TPA、TPS 其中TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環蝸桿減速器，蝸桿可在蝸輪之上、之下、水平之側或垂直在側
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器。
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器。
D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器。
三、包絡減速機型號及傳動比
注：優先選用第一系列，表中第二系列的中心距僅提出型式規格。
減速器的公稱傳動比i

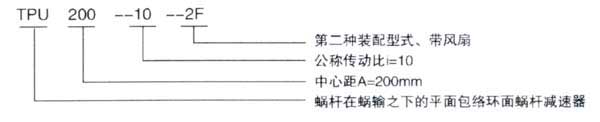

蝸桿螺旋線方向?yàn)橛倚?。四、?biāo)記示例
TPG80、TPG100、通用型包絡蝸桿減速機形式及外形尺寸（Ⅳ—Ⅵ）
G80、TPG100、通用型減速器形式及外形尺寸（Ⅰ—Ⅲ）
TPG80、TPG100、通用型減速器形式及外形尺寸（Ⅶ—Ⅹ）
TPG通用型減速器形式及外形尺寸

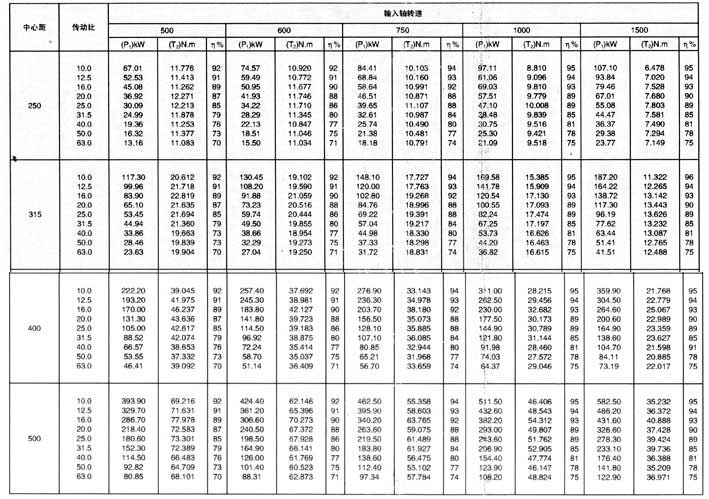

平面包絡環面蝸桿減速器額定輸入軸功率表
注： 1.上表框內的數值、滑動速度v＞10m/s，應采用循環潤滑。
2.表中額定輸入功率P1及額定輸出扭矩T2，適用于TPU、TPS型減速器，工作載荷平穩無沖擊，每日工作8h，每小時啟動10次，啟動扭矩為輸出扭矩的2.5倍，小時負荷率jc=100%,環境溫度為20。
3.TPA型及其他工作態度的減速器可按表中額定輸入功率P1及額定輸出扭矩T2選用。但需用工作狀況系數進行修正。
